Дисплей ТН ЛКД числа, ультра модуль ИСО9001 дисплея ЛКД низкой мощности
Подробная информация о продукте:
| Место происхождения: | ДУНГУАНЬ, КИТАЙ |
| Фирменное наименование: | Fangsheng |
| Сертификация: | ISO9001:2015 |
| Номер модели: | ФТП1013ТП01 |
Оплата и доставка Условия:
| Количество мин заказа: | 500 |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Сумка пузыря + волдырь + коробка + коробка пены |
| Время доставки: | 3 ~ 5 рабочих дней |
| Условия оплаты: | T/T, Western Union, paypal |
| Поставка способности: | 200К наборы/месяц |
|
Подробная информация |
|||
| Тип ЛКД: | Дисплей ТН Лкд | Напряжение тока: | 3,5 в |
|---|---|---|---|
| СИД: | Белый | Режим работы монитора: | Трансмиссиве, Трансфлективе |
| Высокий свет: | monochrome дисплей lcd,модуль тн лькд |
||
Характер продукции

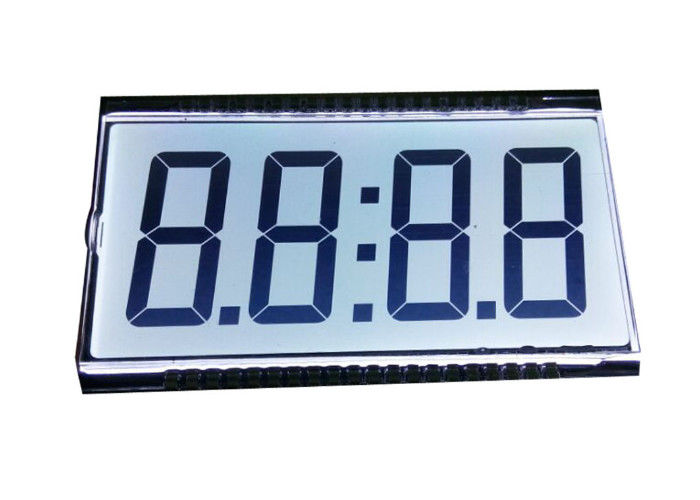

дисплей Tn LCD этапа числа 7 модуля дисплея Lcd низкой мощности ltra
Задний тип поляризатора:
3 типа поляризатора: поляризатор передачи; transflective поляризатор и отражательный поляризатор.
A. Если никакое СИД не освещает контржурным светом, то пожалуйста выберите отражательный поляризатор.
B. Если СИД освещает контржурным светом необходимо, то вы можете выбрать передачу или transflective поляризатор.
Поляризатор C. Transflective лучший и дорогой чем поляризатор передачи. Но transflective LCD будет иметь равномерный светлый результат сравненный с поляризатором передачи. Кроме того, когда СИД освещает контржурным светом, transflecitve LCD также будет иметь хороший результат дисплея.
D. Для поляризатора передачи, когда отрицательный LCD или СИД освещает контржурным светом всегда для того чтобы быть дальше, тогда его лучший поляризатор передачи пользы.
Элементарные сведения:
|
ДЕТАЛЬ
|
СОДЕРЖАНИЕ
|
ОПИСАНИЕ
|
|
1
|
Размер плана дисплея
|
56 (h) * 32 (w) * 1,1 mm (t)
|
|
2
|
Осматривая размер |
50 (h) * 25 (w) mm
|
|
3
|
Напряжение тока
|
3.5V
|
|
4
|
Температура деятельности
|
-20~70℃
|
|
5 |
Параметр привода |
1/4 смещений обязанности 1/3 |
|
6
|
Осветите контржурным светом
|
3pcs привело или приведенное вставляемое 2pcs
|
|
7
|
Цвет
|
Белый |
|
8
|
Интерфейс
|
Pin
|
Режим соединения LCD.
Как соединить LCD на вашем PCB? Тип 4 соединителей для вашего выбора.
1. контактный разъем металла. Очень общий путь соединения. Штыри должны ввести в отверстия PCB и припаять его. Он очень силен и тверд. LCD, СИД освещает контржурным светом или PCB можно подключить совместно как модуль LCD.
Для соединения, если вы должны убеждаться, то что LCD и PCB можно компактировать хорошо, или еще LCD нельзя показать или как раз показать часть. Но прокладка зебры дешева.
3. Жара - бумага уплотнения. Жара - бумага уплотнения гибкое соединяет путь. Жара - бумага уплотнения может быть нагретый отжимать на LCD и PCB сразу. Но главное уплотнение легко быть окисленным после немного лет.
(Гибкая напечатанная цепь) соединение 4.FPC. Соединитель FPC также гибкое соединяет путь. Качество FPC очень хорошие сравненное с жарой - бумагой уплотнения. Хороший путь соединения, но цена и оборудуя обязанность выше.
Стандарт осмотра
|
Поверхность Осмотр
|
18
|
Дисплей Lcd требования положительный: Punctiform неполноценное (Lcd с грязным пятна, paster с грязными пятнами, стекло поверхностное повреждение, повреждение поляризатора (после того как paster визуальный) Φ= (L) +W/2 L=Length W=Width |
Осмотр Стандарт |
прессформа ≤10 |
прессформа 11~30 |
прессформа 31~80 |
>прессформа 80 |
|
φ≤0.1mm |
Проигнорированный |
Проигнорированный |
Проигнорированный |
Проигнорированный |
|||
|
0.1mm<> |
3 | 3 | 2 | 2 | |||
|
0.2mm<> |
1 | 1 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.3mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
3 | 3 | 2 | 2 | |||
|
Примечание: 1. 0.15mm5mm<>, вышеуказанное состояние дефектов можно проигнорировать когда оно вне зоны V/A. Вопрос особого статуса к запросу клиента или подписанный образец |
|||||||
|
Дисплей Lcd требования отрицательный: Punctiform неполноценное (Lcd с грязным пятна, paster с грязными пятнами, стекло поверхностное повреждение, повреждение поляризатора (после того как paster визуальный) Φ= (L) +W/2 L=Length W=Width
|
Осмотр Стандарт |
прессформа ≤10 | прессформа 11~30 | прессформа 31~80 | >прессформа 80 | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm<> |
3 | 3 | 2 | 1 | |||
|
0.2mm<> |
0 | 0 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
6 | 5 | 4 | 3 | |||
|
Примечание: 1. 0.1mm5mm<>, вышеуказанное состояние дефектов можно проигнорировать когда оно вне зоны V/A. 2. Вопрос особого статуса к запросу клиента или подписанный образец |
|||||||
