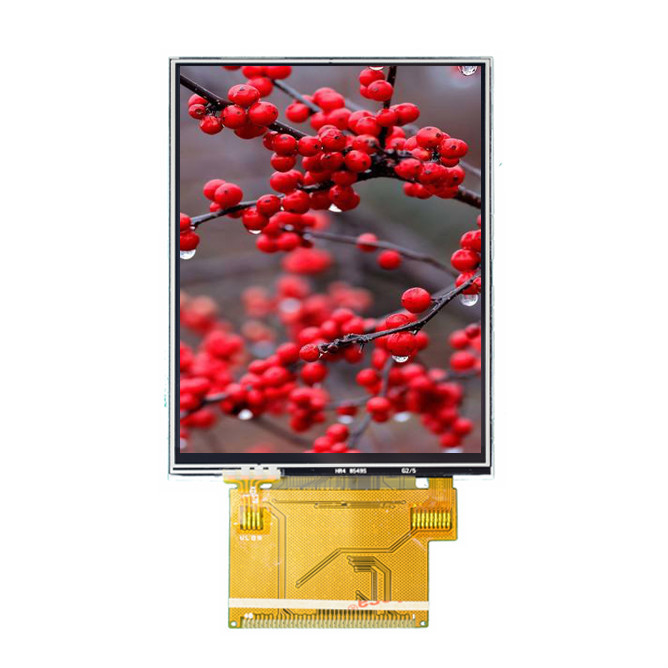

2,8 SPI разрешения 240 * 320 экрана касания модуля дюйма TFT Lcd модуль дисплея интерфейса матрицы точек
Подробная информация о продукте:
| Место происхождения: | ДУНГУАНЬ, КИТАЙ |
| Фирменное наименование: | Fangsheng |
| Сертификация: | ISO9001:2015 |
| Номер модели: | TFT2806N03JPY-14P |
Оплата и доставка Условия:
| Количество мин заказа: | 50 |
|---|---|
| Цена: | USD 5.6 - 6.5/ Piece |
| Упаковывая детали: | Сумка пузыря + волдырь + коробка + коробка пены |
| Время доставки: | 3 ~ 5 рабочих дней |
| Условия оплаты: | L/C, T/T, D/A, D/P, западное соединение, paypal |
| Поставка способности: | 200К наборы/месяц |
|
Подробная информация |
|||
| Разрешение: | 240 * 320 | Размер: | 2,8 дюйма |
|---|---|---|---|
| Осматривая направление: | 6 часов | Режим TFT: | TFT, Transmissive |
| Размер плана: | 50 mm * 69,20 mm * 2,3 mm t | Яркость: | 280 CD/M2 |
| Высокий свет: | lcd monitor module,tft lcd touchscreen display |
||
Характер продукции
2,8 SPI разрешения 240 * 320 экрана касания модуля дюйма TFT Lcd модуль дисплея интерфейса матрицы точек
A. Спецификация:
|
Деталь
|
Содержание
|
Описание
|
|
1
|
Название продукта
|
2,8 модуль дюйма TFT 240RGB x 320 Lcd
|
|
2
|
Размер модуля
|
50 mm * 69,20 mm * 2,30 mm t
|
|
3
|
Разрешение
|
240 * 320
|
|
4
|
Интерфейс
|
SPI
|
|
5
|
Тип сенсорной панели
|
СОПРОТИВЛЯЮЩИЙСЯ или СНАРУЖИ, CAPACTIVE
|
|
6
|
Тип интерфейса
|
16 сдержанных MCU
|
|
7
|
Цвета
|
65K
|
|
8
|
Регулятор/водитель
|
ST7789V
|
| 9 | Источник света | 4 белых СИД параллельно |
Наше преимущество:
1 . Цена фабрики сразу.
2 . Хорошее качество.
3. быстрая доставка в течение 5 дней.
4. Для запасов, отсутствие moq, ок 1pc. гостеприимсво небольшого заказа.
5. онлайн-платеж.
6. поддержка возмещение 7 дней.
7. Обслуживаний после продажи 24 часа/7 дней
Наши сертификаты:
1. GB/T19001-2016 idt ISO9001: 2015
2. CE & ROHS
3. SGS дисплея LCD
TFT2806N03JPY-14P модуль Lcd 240 * 320 точек с интерфейсом SPI.
B. Продукт Применение:
C. Структура Диаграмма:
Определение штырей:
Продукты перечисляют
| Деталь | Дюйм размера | Формат точки | A.A. (mm) | Размер плана (mm) |
Контраст (Cr) |
Осветите контржурным светом | Яркость | Интерфейс | Панель | Регулятор | Сенсорная панель | угол взгляда | комментарии |
| 1 | 1,44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 | 10pin |
| 2 | 1,77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | параллель 8bits | CPT | ST7735S | CPT | 6:00 | 20pin |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | параллель 8bits | HSD | ILI9225G | - | 12:00 | 20pin |
| 4 | 2,3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | 6:00 | 14pin | |
| 5 | 2,36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RGB | CPT | OTA5182A | 6:00 | 40pin | |
| 6 | 2,4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | параллель 8bits80 | CMO | ILI9341V | RTP | 6:00 | 37pin |
| 7 | 2,7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RGB | CPT | ILI9341V | RTP | 3:00 | 40pins |
| 8 | 2,83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | параллель 8/16bits | TM | ILI9341V | 6:00 |
37pin, продал |
|
| 9 | 3,5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18bits RGB+SPI | HSD | ST7796S | RTP | 6:00 |
45pin, тип соединителя |
| 10 | 4,3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24bits RGB | CMO | HX8257A - C | с RTP/CTP | 6/IPS | соединитель 40pin |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | 24bits RGB | TM | HX8664B+ | с RTP/CTP |
12:00 /IPS |
40pin |
| 12 | 5,7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18bits RGB | CMO | HX8250A+ | с RTP/CTP | 6/IPS | 40pin |
| 13 | 6,2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24bits RGB | HSD |
ILI6123H+ ILI5480 |
с RTP/CTP | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24bits RGB | Innolux |
HX8264+ HX8664, X8282 |
с RTP/CTP |
12:00 /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24bits RGB | Innolux | TBD | с RTP/CTP |
12:00/ IPS |
50pin |
| 16 | 10,1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
с RTP/CTP |
12:00 /IPS |
соединитель 40pin |
Fangsheng высокотехнологичная компания специализируя в НИОКР, продукции и продажах LCD и LCM с 2001. Наша компания похваляется профессиональная команда с летами опыта в технологии LCD, и устанавливала идеальное качество и систему управления. Мы не пощадим никакое усилие в нововведении и постном производстве.
Информация о компании:
| Деталь | Здание & данные по емкости | Примечание | ||
| 1 | Адрес & Conctactor | В здании 2, промышленный парк BaiDai, дорога ChangPing, городок DaoJiao, Dongguan, Гуандун, Китайская Республика |
Контакт: fssales04@fsdzlcd.com M/Whatsapp//Wechat: 86-134 1284 8038 Skype+86 189 2546 1855 Телефон: +86 769 22705392-815 Факс: +86 769 22705825 |
|
| 2 | Штат | Работы Direct+ косвенные | +120 | |
| 3 | Строение 1 | Офис, фабрика, склад | ² 4,100M | ² итога 5,000M |
| 4 | Строение 2 | Спальня | ² 913M | |
| 5 | Емкость продукта | * чертеж LCM: 2-7 дней * образец LCM: 3-6 недель * время выполнения для *Production массы: 4 до 8 недели * крышка LCM: 30K/D * крышка BL: 30K/D * крышка CTP: 3K/D |
||
| 6 | Производственная линия | * автоматические производственные линии * полуавтоматные производственные линии * полуавтоматный осветите сборочные конвейеры контржурным светом * емкостный сборочный конвейер сенсорной панели * выпуск облигаций TFT&CTP оптически |
||
