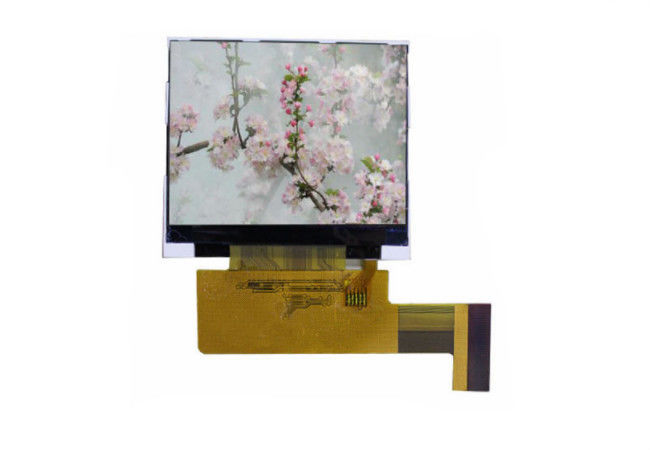

Дисплеи ЛКД полного угла наблюдения на открытом воздухе, гибкий модуль дисплея ЛКД квадрата Ипс
Подробная информация о продукте:
| Место происхождения: | ДУНГУАНЬ, КИТАЙ |
| Фирменное наименование: | Fangsheng |
| Сертификация: | ISO9001:2015 |
| Номер модели: | ФС013ККВ01ТЛ |
Оплата и доставка Условия:
| Количество мин заказа: | 50 |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Сумка пузыря + волдырь + коробка + коробка пены |
| Время доставки: | 3 ~ 5 рабочих дней |
| Условия оплаты: | T/T, Western Union, paypal |
| Поставка способности: | 200К наборы/месяц |
|
Подробная информация |
|||
| разрешение: | 240 (RGB) * 240 | Размер: | 1,3 дюйма |
|---|---|---|---|
| Осматривая направление: | 6 часов | Режим ТФТ: | ТФТ, Трансмиссиве |
| Высокий свет: | экранный дисплей касания tft,Панель ТФТ ЛКД,Дисплеи LCD полного угла наблюдения на открытом воздухе |
||
Характер продукции
1,3 модуля Ips Tft Lcd квадрата полных угла наблюдения интерфейса MCU дюйма 240 * 240 гибких
A. Спецификация:
|
ДЕТАЛЬ
|
СОДЕРЖАНИЕ
|
ОПИСАНИЕ
|
|
1
|
Покажите siz плана
|
26 × 1,9 × (W) 29,22 (H) (T)
|
|
2
|
Размер VA | 23,4 × (W) 23,4 (H) |
|
3
|
Разрешение
|
240RGB * 240
|
|
4
|
Осматривая направление:
|
ВСЕ
|
|
5
|
Интерфейс
|
3 провода SPI |
|
6
|
Тип технологии
|
-Si TFT
|
|
7
|
Цвет
|
262K |
|
8
|
Регулятор IC
|
ST7789V
|
Наше преимущество:
1 . Цена фабрики сразу.
2. хорошее качество.
3. быстрая доставка в течение 5 дней.
4. Для запасов, отсутствие moq, ок 1pc. гостеприимсво небольшого заказа.
5. онлайн-платеж.
6. поддержка возмещение 7 дней.
7. Обслуживаний после продажи 24 часа/7 дней
Наши сертификаты:
1. GB/T19001-2016 idt ISO9001: 2015
2. CE & ROHS
3. SGS дисплея LCD
FS013QQV01TL 240 * 240 квадратная индикаторная панель направления TFT-LCD просмотра ips с 3 интерфейсом проводов SPI. Мы поддерживаем изготовление на заказ accordding к вашим деталям.
B. Продукт Деталь:
СОЕДИНЕНИЯ PIN ИНТЕРФЕЙСА
| Pin.No | Символ | Функция |
| 1 | LEDK | задний светлый недостаток электропитания |
| 2 | LEDK | задний светлый недостаток электропитания |
| 3 | GND | Земля |
| 4 | GND | Земля |
| 5 | FMARK | Использован срывая сигнал влияния синхронизировать MCU |
| обрамить сочинительство памяти | ||
| 6 | SDA | Серийный штырь ввода данных |
| 7 | WR | Вторая майна данных в интерфейсе майны s 2 данных ial |
| 8 | SCL | Серийный штырь входного сигнала часов |
| 9 | CS | входной сигнал ignal обломока отборный |
| 10 | ВОЗВРАТ | Переустановленный p n |
| 11 | IOVCC18 | электропитание (1.8/+2.8) |
| 12 | IOVCC18 | поставка военнопленного r (1.8/+2.8) |
| 13 | VCC28 | Поставка военнопленного r (+2,8) |
| 14 | VCC28 | Электропитание (+2,8) |
| 15 | GND | Земля |
| 16 | GND | Земля |
| 17 | NC | Никакой соединитесь |
| 18 | NC | Никакой соединитесь |
| 19 | NC | Никакой соединитесь |
| 20 | NC | Никакой соединитесь |
| 21 | NC | Никакой соединитесь |
| 22 | NC | Никакой соединитесь |
| 23 | LEDA | Задний светлый позитв электропитания |
| 24 | LEDA | Задний светлый позитв электропитания |
FS130A2402TL модуль LCD матрицы цвета активный включая аморфический кремний TFT (транзистор тонкого фильма). Оно iscomposed панели цвета TFT-LCD, водителя IC, FPC и задней головки светофора. Область показа модуля содержит пикселы 240x 240 и может показать до цветов 262K. Этот продукт согласовывает с environmentalcriterion RoHS.
Условия осмотра
Условия окружающей среды
Условия окружающей среды для осмотра будут следующим образом
Комнатная температура: 20±3°C
Влажность: 65±20%RH
Внешний визуальный контроль
С одиночной люминесцентной лампой 20 ватт как светлое sou c, ction insp находилось в расстоянии 30cm или больше от LCD к контролеру.
C. Структура Диаграмма:
